1.設備描述。該設備的使用范圍和溫度調節范圍為常溫-99(溫度可任意設定，溫差為0.5)，壓力設定范圍為0-40兆帕(達到設定壓力后自動保壓)。它可以無人值守地監控壓力變化并設置下限。如果壓力下降到泄漏報警點，“泄漏報警”報警。保持時間可以設置為0S-99M，可以任意調整。當達到設定時間時，“時間報警”將發出報警?？烧{(diào)增壓率。
2.操作說明：
(1)壓力容器中的注水和排氣。
將水源連接到容器下端的排水和注水接口，打開排水和注水閥，打開容器上端的排氣和減壓閥，將水注入容器。當從排氣泄壓閥流出的水沒有氣泡時，關閉容器下端的排水閥和注水閥，注水和排氣過程完成。
.加熱和溫度設置
調節溫度控制器(關于溫度控制器內部參數的設置，請參考溫度控制器的規格。該設備溫控器的內部參數出廠時已經設定，工廠人員不在現場時無需修改)。一般溫度設定只需要按上下鍵就可以將設定值設定到需要的值。設定值為恒溫和保溫值。(將面板上的溫度調節鍵轉到升溫位置，只能升到設定溫度的90%，10%低于8%時設為8)。否則，溫度會不穩定。)設定好溫度后，按加熱鍵開始加熱。當溫度與設定值相差3-5度時，不關閉任何溫度控制鍵，即
(3)、升壓過程及壓力設定

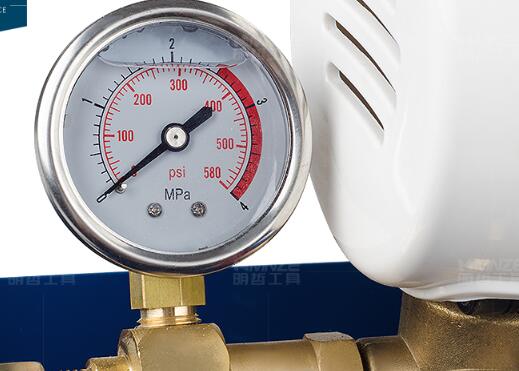

(1)、保持壓力設定，調整電接點壓力表，上限針至所需壓力。
設置泄漏報警壓力，將壓力表的下限指針調整到要求的壓力，但下限必須小于5MPa上限(根據壓力表的不同情況)。
.設置并調整電控柜中的時間繼電器(按" "和"-"鍵，前三位代表數值，最后一位代表單位，分別為“0.1s”、“0.1m”、“0.1min”、“m”和“h”小時。設定好保壓時間、壓力和報警壓力后，關閉容器上方的泄壓閥和排氣閥，打開與試壓泵連接的截止閥點的“泵啟動”按鈕，讓變頻器運行。調節變頻器面板上的旋鈕，調節升壓速率(調節范圍為5-50HZ)。如果5HZ不符合要求，關閉一臺試壓泵進水口閥門，升壓率可降低一倍。當壓力升至設定壓力時，變頻器停止，輸出計時器工作。當達到設定時間時，時間報警器發出聲光報警。保壓過程中，如果壓力降至設定的泄漏壓力，泄漏報警器會發出聲光報警。按報警復位取消報警。
注意事項：
1.在進行溫升和升壓試驗之前，壓力試驗容器必須注滿水，并盡可能排空內部空氣。
2.壓力測試前，必須擰緊容器法蘭螺釘和屏蔽螺釘。壓力試驗容器兩端有高溫、高壓、高壓和危險，必須用防爆墻隔離。試壓時，任何人不得站在試壓容器周圍兩米以內。
3.在試壓過程中，如果溫度超過99或壓力超過41.5兆帕，必須停止試驗，并進行卸壓和冷卻處理。
4.實驗過程完成后，容器中的水必須排空，才能打開容器。
5.首次使用試壓泵時，請打開試壓泵上的泄壓閥，點擊泵按鈕，將速度調節至50HZ。吸入管中的空氣全部排出后，點擊停止按鈕，關閉壓力測試單元上的減壓閥
如果溫控表設置不正確，請重新設置溫控表的參數。
后面附有液壓原理圖和電氣原理圖。
